Antes de la implementación del alquiler de la etapa Pantalla LED Proyecto, es necesario hacer un esquema de diseño, especialmente al diseñar el cuerpo de la pantalla, es necesario considerar factores importantes como el modelo de pantalla de pantalla, contenido de visualización, entorno y costo del sitio de instalación, y garantizar que el proceso de producción y los indicadores técnicos son adecuados para las necesidades reales de aplicación interior, para llevar a cabo un diseño razonable.
1 、 Espacio de punto de visualización LED
La granidad visual proviene principalmente del hecho de que el ojo humano tiene una cierta resolución. Cuando los dos puntos están cerca de cierta medida, el ojo humano no podrá distinguir. En los últimos dos años, con la mejora de Pantalla LED grande Tecnología de fabricación, la resolución de volumen de la pantalla LED de espaciado pequeño se ha mejorado continuamente. El diseño de la pantalla interior se ha mejorado desde la selección inicial del esquema de especificación de distancia de punto mínimo hasta la selección del esquema de especificación de distancia de punto apropiado.
El espaciado de píxeles es la distancia entre las perlas de la lámpara, por ejemplo, el espacio de píxeles P3 es de 3 mm; La distancia mínima de la vista es la distancia que el ojo humano no puede distinguir las partículas de los puntos de píxeles, pero esta distancia dañará la visión después de observar durante mucho tiempo; La mejor distancia de visualización es la distancia cómoda para ver la pantalla, que también es la distancia más clara; La densidad de píxeles es el índice de definición de pantalla. Cuanto mayor sea el valor, mayor es la definición de pantalla; Imagen y video Full HD, Pantalla 16: 9 Golden Relation, Human Vision es la mejor.

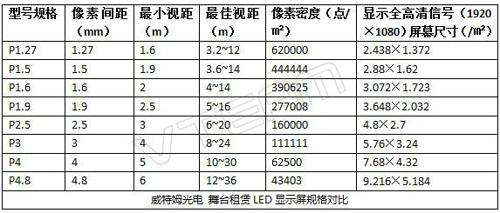

A través del análisis en la tabla anterior: P1 27 、 P1. 54 、 P1. 6 、 P1. 9 、 P2. 5. Hay cuatro tipos de pantallas de pantalla LED de alquiler, que son pantallas de pantalla LED de espacio pequeño (espaciado de punto inferior a 2.5 mm). La distancia mínima de visualización y la mejor distancia de visualización están muy cerca de los requisitos de visualización de TV de panel plano grande, y la resolución de pantalla completa es de hasta 4800 × 2400, se pueden mostrar imágenes más claras en el mismo cuerpo de la pantalla, pero una señal HD necesita para ser amplificado por 3 ~ 4 veces en una pantalla de 12 m de ancho, y dos imágenes HD deben amplificarse por 2 # Times; Al mismo tiempo, la pantalla de alta resolución requiere un equipo de procesamiento de imágenes de alto rendimiento, y el costo general del sistema será muy alto. P4 、 P4. 8. Las dos especificaciones no pueden mostrar dos imágenes de alta definición al mismo tiempo en una pantalla de 12 m # de ancho, que no puede cumplir con los requisitos de visualización de las imágenes de TV de la conferencia de alta definición. P3 puede cumplir con los requisitos de mostrar dos imágenes de alta definición al mismo tiempo. Según el tamaño de la pantalla, P3, con un rendimiento de alto costo, finalmente se selecciona como la distancia del punto de visualización de la pantalla principal y la pantalla auxiliar del proyecto, y P4, se selecciona como la distancia del punto de visualización de la pantalla del monograma.
II Tecnología de envasado
Un factor que determina la calidad del LED son los materiales principales, como el chip, el soporte, el pegamento (resina epoxi), el cable de oro, etc. El otro factor es el proceso de empaque. La tecnología de envasado de píxeles está relacionada con la saturación de color, el ángulo de visualización y otros efectos de visualización de toda la pantalla, costo de producción y estabilidad de calidad. Es uno de los indicadores clave para seleccionar Pantalla LED.

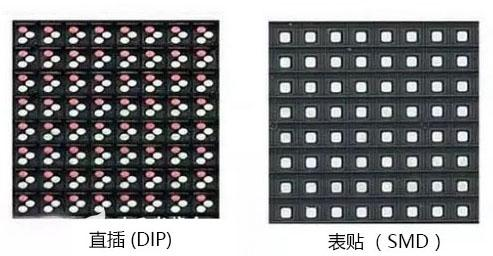

Las principales tecnologías de envasado de pantalla de visualización de LED interior Incluya principalmente la inmersión en línea y el modo SMD. El módulo en línea es empaquetar el tubo emisor de luz en forma cuadrada, y luego colocar los tres tubos rojos, verdes y azules para hacer un módulo de píxeles, que se inserta y se suelde directamente en la placa PCB. El proceso es relativamente simple, el costo es bajo y la tasa de defectos es alta. Se utiliza principalmente en pantallas de pantalla al aire libre. El pastoreo de la superficie se refiere a pegar el tubo de emisión de luz encapsulado en la placa de circuito, y luego procesar el proceso de soldadura de circuito integrado en un cuerpo de pantalla. Tiene buena disipación de calor y color uniforme, y toda la pantalla se puede mantener en la parte delantera, lo que reduce en gran medida el costo y la dificultad de mantenimiento; Al mismo tiempo, el llenado de compuestos de metal en el proceso de embalaje tiene un buen efecto de mezcla de color y luminiscencia suave, que es más adecuada para la aplicación interior.
Tres en una etiqueta de reloj se refiere a esos tres (3) puntos emisores de luz de luz, verde y azul se encapsulan y se sintetizan en el mismo tubo emisor de luz. Cuando miras de cerca, es un punto. Cuando se acerca, es una línea separada por tres (3) puntos emisores de luz. Tiene altos requisitos para materiales y procesos en el proceso de producción. Se usa principalmente para Fabricantes de pantallas LED de alta gama con espaciado pequeño y alta densidad.
Tres en una pegatina de superficie (pegatina de superficie separada) se refiere a que los tres puntos luminosos de rojo, verde y azul se empaquetan por separado. Después del embalaje, se organizan en un punto de píxel y luego se empacan con una máscara para protección, lo que puede evitar el polvo y el rasguño, y proteger el chip luminoso. Tres en uno es la separación de las calcomanías de la mesa, la fuente de alimentación separada de tres puntos, el bajo consumo de energía, el mantenimiento de la lámpara única y el bajo costo.
En términos generales, para mejorar el efecto de visualización de la pantalla interior, se seleccionan tres en una pasta de superficie, tecnología de luz negra, envasado de alambre dorado, etc.
